Baofeng UV-5R

Bonjour

J'ai acquis récemment un Baofeng UV-5R a une brocante, et après avoir passé du temps a récupérer des infos sur le net, j'ai essayé de synthétiser tout cela ici. Juste pour clarifier, je ne suis pas radioamateur, et je ne recommande pas l'utilisation du UV5R sur les fréquences non autorisées en situation normale. J'ai utilisé ce site pour récupérer les logiciels et images adéquats : https://www.passion-radio.org/

Donc, au déballage, j'avais cela :



Je n'ai pour le moment uniquement assemblé le clip arrière avec 2 vis et mis l'antenne :


La mise en route du UV-5R se fait en tournant la molette noire sur le dessus. Les fréquences pré enregistrées ne captaient rien.

Petit détail intéressant et utile :


Le bouton orange marqué "call" sur le coté permet de capter la FM sur 65-76m ou 76-108m.
La touche "scan" sur le clavier permettant de chercher les différentes stations reçues.
Il est aussi possible de taper directement la fréquence désirée au clavier.

Bon, revenons a notre radio.

J'ai un câble du constructeur fourni avec la radio, USB d'un coté, double jacks de l'autre.
Il se branche a droite de la radio :

Attention a bien enfoncer les prises, il y a un step un peu dur sur la fin.

Donc au final on a la radio branchée au PC :

important : il faut enlever l'antenne et éteindre la radio avant de la brancher

Premier point : vérifier que le câble fonctionne

Pour cela, une fois le câble branché, il faut aller dans le "gestionnaire de périphérique" et regarder les "ports (COM et LPT):


Si il y a un petit triangle orange sur le symbole du port, il faut faire un clic droit et mettre a jour le pilote.
(Au passage, notez le numéro du port)

Second point : installer le logiciel BAOFENG (pour info, j'ai essayé avec CHIRP mais je n'ai aps réussi a monte rune image (.img)

(je n'ai pas utilisé le CD fourni, ayant une légère paranoïa sur les CD et clef USB venant de Chine...)

https://www.passion-radio.org/images-blog/UV-5R-NEW-OLD-ENG.rar

On téléchargera aussi la config de fréquence qui me parait complète :

https://www.passion-radio.org/images-blog/codeplug-baofeng-uv5r.zip

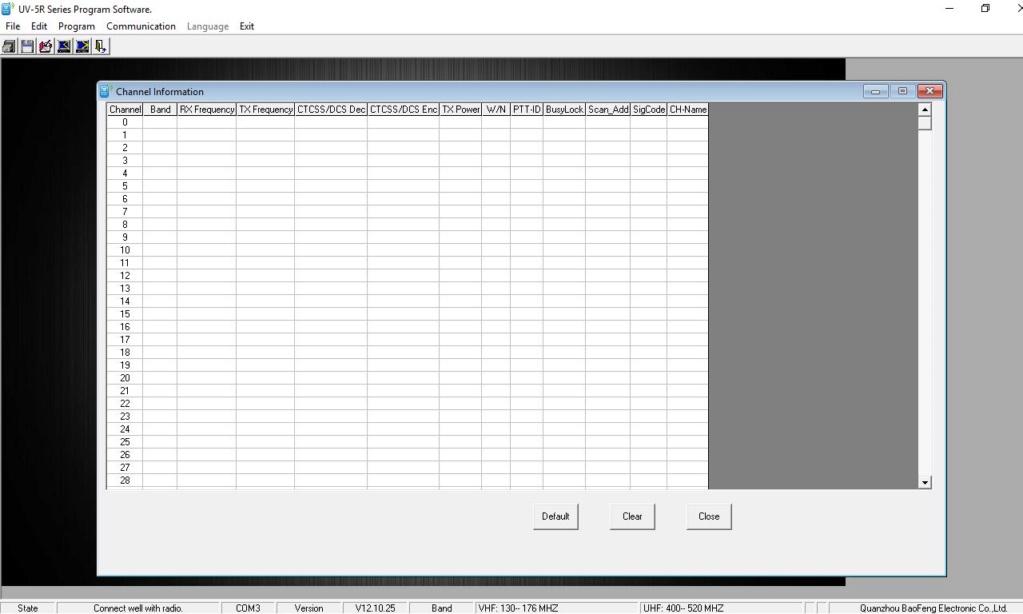

Une fois le logiciel installé, on le lance :


Vous pouvez noter en bas la mention "connect well with radio"

Cliquer alors sur "communication"
Une fenêtre va s'ouvrir, demandant le port de communication (celui relevé précédemment)


une fois le bon port choisi, confirmer

Cliquer alors sur la 4eme icone en haut (le petit PC avec le symbole <)
La fenêtre suivant s'affiche. A la fin de la lecture, le fichier sera remplit des fréquences présentes sur la radio.


Appuyez sur "clear" pour avoir un fichier vierge :


Ensuite cliquez sur la première icone (le dossier ouvert) et sélectionnez l'emplacement du fichier de fréquence (un fichier .dat) enregistré précédemment :



Les cases sont alors remplies avec les fréquences pré-enregistrées.

Pour installer le fichier téléchargé, il faut faire la manœuvre inverse : cliquer sur la cinquième icone (le petit PC avec le symbole >)
Appuyez sur "write" et attendez.
Le message suivant confirme le bon transfert de données :



Validez en appuyant sur OK, fermez le logiciel.
Ensuite éteignez la radio avant de la débrancher.

Nota : les 8 canaux PMR 446 du fichier correspondent sur mes TW Motorola T81 aux Canaux 1 à 8 avec sous canaux a 0.

Kyraly a écrit:Nota : les 8 canaux PMR 446 du fichier correspondent sur mes TW Motorola T81 aux Canaux 1 à 8 avec sous canaux a 0.

En fait, tu ne peux pas parler à proprement parlé de sous canaux. Ce sont en fait des codes qui ouvrent (ou non s'ils ne correspondent pas) le squelch.
Ces codes peuvent être soit de type DCS ou CTCSS (me demande pas la différence).
C'est à dire qu'un appareil réglé pour écouter sur le canal 1 avec code CTCSS 2 n'entendra que les conversation du canal 1 qui envoient en même temps la porteuse contenant le code 2.
Mais attention, c'est trompeur sur la confidentialité car l'appareil sans code CTCSS va entendre toutes les conversations même si elles ont été émises avec un code CTCSS.
En fait il faut prendre les codes DCS et CTCSS uniquement comme des filtres pour ne pas être dérangé par d'autres discussions, mais en aucun cas comme un moment d'améliorer la confidentialité.

Fait le test en ajoutant un "sous canal" sur tes motorola, je parie que tu entendra la conversation sur le baofeng, mais pas l'inverse.
Attention d'ailleurs, dans la numérotation des codes CTCSS, il y a un décallage entre ceux donnés par le mode d'emploi et ceux utilisés en France, j'en avais parlé et c'est mentionné dans les oldudocs.

Sinon belle initiative ! J'ai moi même 2 Baofeng UV5R+ et j'ai passé des heures à jouer avec les miens et cherché des fréquences intéressantes, je donnerai dès que j'ai 5 min le fruit de mes recherches.
Voilà déjà un lien intéressant : le lien de la doc en français

http://f8koh.free.fr/techniquerealisa/manuel-baofeng-uv-5r-fr.pdf

Oups, j'ai oublié de mettre le lien du manuel, merci.

Tu as raison, quand je dérive sur les sous canaux, je peux entendre mais pas me faire entendre.

Je vais essayer de voir comment résoudre le soucis. Surement dans les valeurs des CTCSS/DCS qui sont en OFF...

Ce serait cool de se faire un fichier de fréquence OLDU, non?

Kyraly a écrit:Oups, j'ai oublié de mettre le lien du manuel, merci.

Tu as raison, quand je dérive sur les sous canaux, je peux entendre mais pas me faire entendre.

Je vais essayer de voir comment résoudre le soucis. Surement dans les valeurs des CTCSS/DCS qui sont en OFF...

Ce serait cool de se faire un fichier de fréquence OLDU, non?

Si tu veux utiliser un code CTCSS ou DCS, tu dois avoir le même sur le Baofeng et tes talkis-walkis Motorola.
Pour cela, il te faut la grille de correspondance que tu trouveras sur oldudoc ici http://www.oldu.fr/com/
Au paragraphe "fréquences PMR446", codes CTCSS par exemple.
Il faut déjà savoir (via mode emploi ou test en regardant le nbre de sous canaux dispo et comparer au tableau) si le "sous canal" de tes motorola correspondent à un code DCS ou CTCSS
Imaginons que c'est du CTCSS, si tu utilise le "sous canal" 5, il faudra utiliser la fréquence correspondante sur le Baofeng de 79.7 Hz à la fois en transmission et en émission (paramètres 11 puis 13).
J'avais trouvé pas mal d'infos sur ces codages ici : http://pmr446.free.fr/index_codage_ctcss.htm
Et je met en garde une nouvelle fois, le tableau des fréquences de codage n'est pas le même sur le mode d'emploi du Baofeng qu'en réalité en Europe, il y a un décalage à partir du code 10 ou 11 de mémoire.

Pour le fichier de fréquence, c'est une bonne idée, mais il faudrait que je commande (enfin) le câble de programmation
Je me suis habitué à rentrer / modifier les fréquences à la main, et même si je reconnais que c'est hautement casse c... , je trouve que c'est indispensable de savoir manipuler le bazar sans PC.
Surtout la partie mémoire, il est impossible de modifier une mémoire enregistrée, il faut forcément la supprimer, puis la recréer entièrement.

Voici les principales fréquences que j'ai rentré dans les miens :

- les 8 PMR en mémoire de 1 à 8
- la fréquence vol libre en montagne (je fais un peu de parapente) 143,9875 MHz en mémoire 69 (moyen mnémotechnique pour m'envoyer en l'air  )
- la fréquence urgence / secours en montagne (parfois accessible par la touche "urgence" de certains talkis de randonnée) 161,300 MHz en mémoire 112 (mnémotechnique pour urgence)
- la fréquence nationale de la croix rouge 161,2625 MHz sur la mémoire 113 (car 112 est déjà pris)
- la fréquence maritime de détresse 156,800 MHz sur mémoire 16 (son numéro de canal officiel en maritime)
- son équivalent eaux intérieures 156,50 MHz
- quelques fréquences des voies navigables (j'ai un canal et une écluse pas loin de chez moi) que j'ai trouvé ici

Il y en a pas mal d'autres ici

Tu peux aussi activer la "bande cachée" des UV-5R https://www.passion-radio.org/blog/activer-220-mhz-baofeng-uv-5r/76743

J'ai pour ma part essayé chirp sur Windows 10 et sur Raspbian (debian raspberry) et cela fonctionnait sans problème à part que pour windows il faut forcer le driver du câble avec une version inférieure.

J'essayerai de retrouver ma doc et partager mon fichier de config.

Bonjour

Je viens de faire un test sur une fréquence "PMR", sur une distance de 10 km en plaine, on a pu échanger avec mon correspondant.

Par contre, habitant au bord d'une rivière, je me demandais si un cours d'eau avait un effet positif ou négatif sur mon émission-réception. ?

Les abords d'un cours d'eau sont généralement dégagés et donc améliorent la propagation. Peut-être une partie de rélféxion sur la surface de l'eau ?
Le seul facteur influençant la portée sur la VHF c'est les obstacles. Plus il y a d'obstacles entre les 2 stations et plus la portée est réduite.
C'est pourquoi en "line of sight" de sommet de colline à sommet de colline on peut aller jusque 10-15 km avec un PMR légal (500 mW) et bien plus si ça grimpe

Bonjour,
J'ai aussi UV5R, mais je ne parviens à recevoir aucune fréquence. Je n'ai pas le cable pour faire le paramétrage, est-ce que c'est indispensable pour recevoir? J'ai bien la radio par contre.

Non, tu n'as pas besoin du câble, le câble sert juste à gagner du temps quand tu as beaucoup de fréquences à rentrer.
Par contre il faut reconnaître qu'il n'est pas "simple" à utiliser comme un talki de chez décathlon. Il faut bien comprendre ce qu'on fait et bien lire le mode d'emploi (lien donné plus haut)

Bonjour à tous,
Voici une série de 3 articles sur mon blog au sujet de l'UV-5R :

BaoFeng UV-5R – Prise en main et configuration
BaoFeng UV-5R – Usages avancés – Codage CTCSS
BaoFeng UV-5R – Synthèse des fréquences utiles

Merci @LaRésilience, tes 3 articles sont très clairs et m'ont permis de comprendre un peu mieux le fonctionnement de l'UV5R.
J'ai par ailleurs commandé le cable afin d'utiliser ton programme. Merci!

Excellent, merci pour ton blog.

J'en ai 4 chez moi. En branchant & configurant correctement 2 baofeng avec 2 jacks, tu obtiens un transpondeur rapide et efficace en cas de besoin urgent

A tout hasard, quelqu'un saurait recommander un chauffeur/driver pour le câble Baofeng, fonctionnant sous Windows 10 ? J'en ai déjà installé 3, sans succès...

Rammstein

Rappelle le moi par MP, j'ai rien sur moi actuellement, mais j'en ai un sur mon poste à la maison.

travaux d'hiver : faire avaler à un uv5r et à un uvxr les différentes fréquences utiles .

ben en fait pas besoin de câble , c'est un peu fastidieux mais y'a un avantage c'est qu'on apprend comment rentrer dans le menu
sans avoir un ordi à côté . perso ça m'a pris un peu plus d'une demi heure pour les 2 appareils .

astuce sur le uvxr pas de touche vfo/mr  donc éteindre et rallumer en appuyant sur la touche "menu" pour passer en mode mémorisation et refaire la manip à la fin pour
revenir en mode normal .

Puisqu'on parle de rentrer les fréquences à la main, je cherchais justement comment mettre un code CTCSS sur une fréquence, et j'ai trouvé ce tuto en anglais : How to manually program the Baofeng UV5R from the keypad

P.S.: Serilynpayne, you've got mail.

Tu as plusieurs tutos sympa sur cette chaine.

en fait on a accès à pas mal de trucs sur le clavier de la radio (pas à tout je pense) mais suffisamment pour ne pas tout comprendre
J'ai vu entre autres qu'il y a un détecteur de voix qui permet de ne pas avoir à appuyer sur la touche PTT pour parler .. j'ai pas encore creusé .
les programmations ctcss, en fait je sais pas si c'est si utile que ça , en tout cas ce n'est pas un brouillage dans le sens où celui qui veut entendre le peut (pouvoirs publics par exemple) . Si quelqu'un de mieux informé la dessus peut éclairer ma lanterne ?

en fait on a accès à pas mal de trucs sur le clavier de la radio (pas à tout je pense) mais suffisamment pour ne pas tout comprendre
J'ai vu entre autres qu'il y a un détecteur de voix qui permet de ne pas avoir à appuyer sur la touche PTT pour parler .. j'ai pas encore creusé .
les programmations ctcss, en fait je sais pas si c'est si utile que ça , en tout cas ce n'est pas un brouillage dans le sens où celui qui veut entendre le peut (pouvoirs publics par exemple) . Si quelqu'un de mieux informé la dessus peut éclairer ma lanterne ?

serilynpayne a écrit:les programmations ctcss, en fait je sais pas si c'est si utile que ça , en tout cas ce n'est pas un brouillage dans le sens où celui qui veut entendre le peut (pouvoirs publics par exemple) . Si quelqu'un de mieux informé la dessus peut éclairer ma lanterne ?

Effectivement ce n'est qu'un filtre pour créer un groupe de discussion sans entendre le reste du trafic sur telle fréquence. J'avais besoin de ce code CTCSS pour rejoindre le réseau preppers 3-33.fr PMR446/CB. J'ai vu que notre collègue Kyraly s'y trouve déjà !

Intéréssant ça Canis, je me suis remis sur ma bofeng depuis peu.

en cas de kk pas besoin de brouiller en fait , faut juste choisir une fréquence en dehors des PMR , j'ai bon ou pas ?

Ca limite déjà beaucoup les risques.
Pour écouter régulièrement les ondes, très peu de trafic hors des 8 canaux standards
