Re: Electronique, récupération, réparation, maintenance, fabrication de compos

par **tarsonis** Jeu 9 Oct 2014 - 18:48

Salut !
Oui, Imageshack a supprimé quasiment toutes mes images, c'est un sujet assez polémique. En gros, dès que j'ai parlé du plan biotox avec une doc hébergée chez eux, 3/4 de ma bibliothèque a été tagué dans l'heure "403 forbidden this file removed due to violation of imageshack terms of service or by user request".....sans doute une coïncidence clind'oeil

par **tarsonis** Jeu 30 Juil 2015 - 22:09

Salut à tous !

Je suis tombé sur un bouquin qui ravira tous les amateurs de ce topic !

Depuis de nombreuses années, je tente de prouver qu’il est possible de réparer la plupart des appareils électroniques sans grand investissement, tout en améliorant ses connaissances dans le domaine.

L’ouvrage Réparez vous-même vos appareils électroniques, Smartphones, téléviseurs, consoles de jeux, ordinateurs, chaînes hi-fi. de Jean Boyer est quasiment exhaustif sur l’ensemble de l’électronique domestique.

Electronique, récupération, réparation, maintenance, fabrication de compos - Page 11 Repare10

Réparer soi-même, c'est économique, écologique et valorisant
Abondamment il lustré et fourmillant d e conseils pratiques, cet ouvrage est dédié à la réparation des principaux appareils électroniques : téléviseurs, ordinateurs, consoles de jeux, smartphones, appareils photo, chaînes hi-fi, vidéoprojecteurs .

Pour chaque type d'appareil. il fournit des méthodes infaillibles pour diagnostiquer et réparer les pannes les plus fréquentes. Nourri par la très grande expérience de son auteur. ce livre s'inscrit totalement dans la mouvance Do lt Yourself.: réparons pour éviter le gaspillage, épargner la planète et rendre l'utilisateur autonome et responsable !

À qui s'adresse ce livre ?
• Aux passionnés d'électronique, réparateurs amateurs. bricoleurs .
• À tous ceux qui souhaitent donner une deuxième vie à leurs appareils électroniques

A la première lecture, je me suis dit que l’ensemble donne quasiment tous les outils pour se lancer dans l’aventure, mais il y a certains passages qui vont un peu vite en besogne.

C’est pourquoi je conseillerais d’étudier en premier lieu la dernière partie « Connaître les composants », afin de mieux cerner les différents conseils. Un ouvrage supplémentaire pourra être intéressant pour comprendre le fond d’une manipulation. Il ne s'agit cependant pas d'une initiation; un vrai débutant pourra sans doute être désarçonné à certains passages, mais relativement concentrés sur la même thématique (circuits vidéo par exemple). C'est à vous de me le confirmer ou infirmer... clind'oeil

Vous trouverez de nombreux avertissement sur les dangers insoupçonnés, aussi bien pour le bidouilleur que pour les circuits sensibles, le tout agrémenté de nombreuses photos de bonne qualité.

J’aurais apprécié un passage un peu plus développé sur les radios (4 pages vs une centaine sur les écrans plats), plus de complément et astuces sur les condensateurs et enfin un vrai chapitre sur les piles/accus/batteries. Mais cela ne m’empêche pas de conseiller l’ouvrage pour ceux qui maîtrisent bien les rudiments.

La table des matières montre l’étendue de ce qui vous attend !

Spoiler:

http://serialmakers.com/livres/reparez-vous-meme-vos-appareils-electroniques/

Bonne lecture ! clind'oeil

par Barnabé Lun 31 Aoû 2015 - 17:20

Un exemple de réparation récente sur une télécommande à distance de portail ou de porte de garage.

Elle ne fonctionnait que par intermittence. Notamment, en maintenant le bouton appuyé et en secouant la télécommande, ça finissait souvent par marcher.

Ce fonctionnement intermittent, ça évoque un faux-contact, bien sûr.

Démontage, première vérification : vérifier que les 9V de la pile arrivent bien au circuit imprimé. Voltmètre placé sur l'arrivée des deux câbles, secouer et bouger la pile : le voltage est constant. Donc, ça ne vient pas des contacts de la pile ni des câbles entre ces contacts et les circuits imprimés. C'est pourtant souvent là que ça déconne, car ces câbles peuvent casser ou les contacts s'oxyder, mais là, c'était pas ça.

Du coup, ça pouvait venir de n'importe où sur le circuit imprimé. N'étant pas électronicien, je ne pouvais pas faire un diagnostic très précis. Tout ce que je savais, c'est qu'il y avait un mauvais contact quelque part.
Réparation :
- refaire fondre brièvement toutes les soudures apparentes, avec un fer à souder. Ca, c'est pour réparer une "soudure froide", c'est à dire lorsque la soudure a cassé autour du fil et ne fait plus contact.
- envoyer de la bombe contact dans chaque mini-potar et interrupteur, puis actionner chacun 10 fois. Attention à bien remettre dans la même position que l'origine ! J'ai pris une photo avant manipulation, puis j'ai compté scrupuleusement jusqu'à 10 pour chacun (un nombre pair, pour revenir à la position d'origine).

Résultat : ça remarche !

En fait, je suspecte que c'était un faux contact dans une pièce où il y a 10 mini-interrupteurs. Je suppose que la position des interrupteurs donne le "code" de la porte. C'est pour ça qu'il ne faut pas se planter pour tout remettre à la position d'origine !

Je cite cet exemple pour montrer que même sans maîtriser l'électronique, avec un voltmètre, un tournevis, de la bombe contact et un peu de jugeote, on peut réparer pas mal de petits objets. Les faux-contacts doivent être la cause de 90 % des pannes (ordre de grandeur au pifomètre), donc savoir faire ce genre de manips permet déjà de résoudre beaucoup de problèmes.

par **Catalina** Sam 2 Avr 2016 - 11:49

Bonjour.

Il arrive souvent que dès qu'on voit un post de réparation simple fait par un spécialiste (comme Tarsonis), on se dise avant même d'ouvrir le post :
" C'est encore Tarsonis, c'est forcément simple pour lui, moi j'y arriverai pas, ou alors au prix d'un nombre d'heures non rentable ..."

Je poste donc ce message car je suis un vrai néophyte : je ne me souviens pas d'avoir un jour tenu un fer à souder, même au collège. Je ne sais pas déterminer si un composant est mort avec un voltmètre dans les mains...

J'ai réparé 3 appareils électroniques depuis que je me suis lancé il y a deux ans.
J'ai commencé par le lave-linge, le bouton de marche/arrêt était "cassé". Après démontage du cache de la partie électronique du lave-linge, j'ai retrouvé le contacteur "marche/arrêt" qui avait simplement ses quatre pattes métalliques dessoudées, rien de cassé !
Ca m'a motivé à investir dans un fer à souder à 20 euros, ainsi qu'une bobine d'étain.
J'ai regardé des vidéos internet qui montrent comment faire des soudures, je me suis entrainé sur un vieux circuit imprimé d'ordinateur, puis je me suis lancé, et le lave-linge fonctionne.

Puis, j'ai récupéré la machine à café de Georges Clo*ney aux encombrants (valeur 90 euros), dans un bel état extérieur. Après test sur secteur, tout semblait fonctionner, sauf les boutons qui clignotaient et leur fonctionnement était anarchique. J'ai posé la question à notre ami "GOOGOL", qui m'a indiqué qu'il s'agissait d'un ou deux condensateurs cubiques à changer.
Etant donné que je suis encore incapable de déterminer lequel, j'ai acheté les deux pour moins d'un euro pièce, j'ai dessoudé/ressouder les nouveaux, et ça fonctionne.

Ma dernière réparation concerne mon écran plat d'ordinateur 22 pouces, de qualité.
Il doit avoir environ 7 ans, et l'obsolescence programmée a fait son oeuvre ... Un jour, j'allume mon écran, et il scintille/clignote pendant quelques secondes au démarrage, puis ça s'aggrave pendant plusieurs minutes, puis devient noir ... bref ça sent la fin. Mon ami GOOGOL me dit qu'il s'agit sûrement de quelques condensateurs à changer ...
Je démonte l'écran (très simple, 6 vis), et je m'aperçois visuellement que 3 condensateurs cylindriques marrons ont le cul bombé, signe de défaillance :

Electronique, récupération, réparation, maintenance, fabrication de compos - Page 11 <a href=

Electronique, récupération, réparation, maintenance, fabrication de compos - Page 11 <a href=

Electronique, récupération, réparation, maintenance, fabrication de compos - Page 11 331453IMG3286

" />

Je note leur caractéristique, et je les commande à l'identique. L'idéal aurait été que je les change pour des condensateurs de plus grande qualité, mais j'y connais toujours rien, donc pas de risque. Je découvre qu'il faut respecter la polarité sur ceux là, mais le " - " est indiqué dessus, mais encore, la borne " + " est plus longue que l'autre ...
J'en pour 2 euros les trois, je dessoude/ressoude, et tout refonctionne comme neuf !

Bref, en trois réparations "maison" de pur néophyte, j'ai économisé quelques centaines d'euros ...

N'hésitez pas, lancez vous ! Et encore merci à Tarsonis pour son aide précieuse à tous ceux qui décident (ou sont forcés) de s'y mettre !

par **bricolo** Sam 2 Avr 2016 - 11:59

sur les condo hs le bout avec la croix est bombé !!sur la photo les 3 seraient hs

par **Ash** Sam 2 Avr 2016 - 15:26

Nickel, à noter qu'il ne faut en général pas changer la capacité (notée µF ou nF ou pF) mais qu'on peut sans soucis prendre une tension nominale supérieure (20V au lieu de 16V par exemple).

par **Catalina** Sam 2 Avr 2016 - 18:13

Merci pour l'info ASH ! Du coup, l'obsolescence programmée passe-t-elle par une tension insuffisante dans les condos ?

par **Wanamingo** Sam 2 Avr 2016 - 18:45

Je crois que c'est lié au fait que les condensateurs sont des composants fragiles et qu'ici ils sont placés à côté d'un dissipateur de chaleur, si je ne me trompe pas Smile

par **Ash** Sam 2 Avr 2016 - 21:38

Cata, amha, ça dépend, comme le soulignait Tarso, pour les fluocompactes, ça passe par une tension nominale trop faible, idem pour les alimentations d'ordi chinoises ou d'autres montages, mais comme le dit Wana, ça peut être autre chose, y'a rien d'exclusif et je ne maîtrise pas le domaine, très loin de là Smile

Quelque part, on pourrait dire qu'un condensateur, c'est comme une bonbonne d'air comprimé, qu'on peut remplir ou vider, la capacité du condo serait son volume, qui peut être utile pour réguler un flux d'air irrégulier par exemple donc particulièrement proportionné ; à coté de ça, on a la tension nominale qui représenterait la pression maximale dans cette bonbonne, et là, on peut prendre plus, ça ne pose pas de soucis (sauf si il n'y a pas du tout de place supplémentaire).

Valable aussi dans une moindre mesure pour les résistances (qui foirent rarement), ne pas changer la valeur (code couleur dessus en gros), mais on peut en prendre une qui encaisse une plus forte puissance (1/2 watt au lieu de 1/4, etc).

Après, diodes, transistors et autres joyeusetés, ça reste du cas par cas donc en général, prendre la même référence...

par **tarsonis** Sam 9 Avr 2016 - 18:58

Salut à tous !

Catalina a écrit:

Il arrive souvent que dès qu'on voit un post de réparation simple fait par un spécialiste (comme Tarsonis), on se dise avant même d'ouvrir le post :
" C'est encore Tarsonis, c'est forcément simple pour lui, moi j'y arriverai pas, ou alors au prix d'un nombre d'heures non rentable ..."

Je sais qu'il y a un risque que mes posts soient reçus de manière un peu brutale; à vouloir les rendre complets, il y a toujours un risque que cela prenne une tournure prolixe.

C'est en grande partie pour cela que j'ai lancé les chroniques du Bunker pour tuto-iser tout ça avec des ressorts et une poignée de composants clind'oeil

Je poste donc ce message car je suis un vrai néophyte : je ne me souviens pas d'avoir un jour tenu un fer à souder, même au collège. Je ne sais pas déterminer si un composant est mort avec un voltmètre dans les mains...

Je te remercie chaleureusement. Le fond de la plupart de mes articles est "vous aussi pouvez vous y mettre", alors si un membre apporte son expérience à l'édifice - d'autant plus qu'il précise qu'il part d'un vrai niveau débutant- cela ne peut que motiver les autres, et avec bien plus de force pouce

J'ai posé la question à notre ami "GOOGOL", qui m'a indiqué qu'il s'agissait d'un ou deux condensateurs cubiques à changer.

et je m'aperçois visuellement que 3 condensateurs cylindriques marrons ont le cul bombé, signe de défaillance :

bricolo a écrit:sur les condo hs le bout avec la croix est bombé !!sur la photo les 3 seraient hs

Ash a écrit:Nickel, à noter qu'il ne faut en général pas changer la capacité (notée µF ou nF ou pF) mais qu'on peut sans soucis prendre une tension nominale supérieure (20V au lieu de 16V par exemple).

Catalina a écrit:Merci pour l'info ASH ! Du coup, l'obsolescence programmée passe-t-elle par une tension insuffisante dans les condos ?

Wanamingo a écrit:Je crois que c'est lié au fait que les condensateurs sont des composants fragiles et qu'ici ils sont placés à côté d'un dissipateur de chaleur, si je ne me trompe pas

Ash a écrit:Cata, amha, ça dépend, comme le soulignait Tarso, pour les fluocompactes, ça passe par une tension nominale trop faible, idem pour les alimentations d'ordi chinoises ou d'autres montages, mais comme le dit Wana, ça peut être autre chose, y'a rien d'exclusif et je ne maîtrise pas le domaine, très loin de là

Les condensateurs sont quasiment toujours les premiers composants qui lâchent. Il y a plusieurs raisons dont la plupart relevées ci-dessus. Dans les fluocompactes, la tension maximale est souvent trop proche des premiers pics de tension au démarrage (qui s'intensifient avec l'usure du tube). C'est d'ailleurs pour cela que l'on recommande de ne pas forcer sur les allumages/extinctions clind'oeil

D'une manière générale, les condensateurs électrochimiques, qui ressemblent grosso modo à ceci :
Electronique, récupération, réparation, maintenance, fabrication de compos - Page 11 Img_0610

Electronique, récupération, réparation, maintenance, fabrication de compos - Page 11 Img_0610

photo ici

ont une durée de vie limitée au regard de celle des autres composants. On la raccourcit d'autant que le composant est tenu au chaud près des radiateurs, que le courant à filtrer contient trop de hautes fréquences (les circuits haut de gamme couplent avec un second condo de faible capacité) ou que le courant est élevé (les circuits se mettent à "ronfler"). En gros, cela explique pourquoi beaucoup de pannes impliquent des condos chimiques dans les circuits d'alimentation et de haute tension, type alims de PC, de TV, de chaine hifi, les micro ondes, etc. Comme ils sont dans un élément critique, l'utilisateur n'aura plus aucun usage de l'appareil et se décidera souvent à le remplacer plutôt que chercher à faire réparer (ce qui a un coût souvent conséquent).

Mais cela veut dire aussi que vous êtes en mesure de réparer de nombreux appareils pour une somme très réduite comme Catalina (quelques euros pour la plupart des condos au détail), voire rien du tout si vous faites un peu de récup.
A vos fers à souder ! pouce

par **Griffon** Lun 30 Mai 2016 - 15:13

Cela fait un moment que j'hésite à me lancer. Cela me fait envie mais seule sans avoir un minimum de bases...
Aujourd’hui je fais de la place et donc je vais jeter d'une ancienne unité centrale d'ordinateur DELL.
Je visualise le disque dur que je compte retirer et détruire.
Avant d'aller à la déchetterie, existe-t-il des composant à retirer qui pourraient servir par ailleurs ?

par **Kerkallog** Lun 30 Mai 2016 - 16:04

...le ventilo! cyclops

par **Ash** Lun 30 Mai 2016 - 18:51

Alors, tu peux le revendre, le donner, déjà plutôt que le jeter clind'oeil

Sinon, c'est probablement un optiplex, tu peux récupérer l'alimentation, le ventilateur de processeur (dans la grosse canalisation en plastoc noir), le disque dur (un boîtier et ça te fait un disque dur externe usb), les barrettes de ram se refilent facilement, après, si c'est un pentium D ou un xeon ou un autre processeur particulier, le couple carte-mère/processeur peut valoir quelques $$...

par **Griffon** Lun 30 Mai 2016 - 19:06

Merci.
Si je l'avais changé c'est que la carte mère (ou plutôt le processeur ? scratch

) avait planté dixit un ami qui s'y connait normalement bien en informatique.
A l'époque il nous avait dépanné pour récupérer les données sur le disque dur chaud

... (depuis je sauvegarde régulièrement les photos de famille)
Je ne sais plus l'année mais c'était XP qui venait de sortir il y a encore le lecteur de disquette.

J'ai trouvé le ventilo en bougeant le morceau de plastique vert.
Le disque dur est-il dans la boite de métal ?
Les barettes de ram, où sont elles svp ? /gné!/

Oui, je pars de loin. wacko

Electronique, récupération, réparation, maintenance, fabrication de compos - Page 11 Ordi_310

par **victor81** Lun 30 Mai 2016 - 19:13

Mazette, quelle poussiere! XD, je crois que tes barrettes de RAM sont sous la nappe ( les deux languettes blanches cote a cote ).

par **Kerkallog** Lun 30 Mai 2016 - 19:20

_tu peux aussi récupérer la partie métallique cubique au presque centre de la photo=
"Passif Dissipateur Thermique Universel"

J'en ai fait un porte-lettres-courrier; attention ,au démontage çà peut être très coupant

par **Ash** Lun 30 Mai 2016 - 20:23

Ouais, ça doit être du pentium 4 de base, pas cher déjà si ça tourne bien et oui, la ram est sous les nappes (pousser les deux petits trucs blancs qui les tiennent et ça sort automatiquement) c'est de la ddr je pense, de 3 à 5 euros la barrette en général ou à filer à un pote fana d'ordinausores.

Le disque dur tu l'as vers la droite, en bas, en position verticale, certainement un 160go et un boîtier correspondant se trouve en occaze ou neuf à pas trop cher sinon avec une prise externe pata/sata vers usb.

La pile de la carte mère est une 3,3v en nimh, si t'en as l'utilité...

Dans les lecteurs cd, y'a un laser et deux moteurs électrique si besoin (ainsi que deux bon petits aimants de chaque coté du laser).

L'alimentation débite surtout du 12v et du 5v, il suffit de relier deux plots de la fiche sur la carte mère pour l'allumer, soit avec un bout de câble, soit avec un interrupteur, après t'en fais ce que tu veux (spots 12v...). Ça doit être une 250 ou 300w.

Enfin, le boîtier peut presque te faire une cage de faraday ou une planque discrète mais c'est lui qui prend le plus de place...

par Barnabé Lun 30 Mai 2016 - 23:16

Si vraiment XP venait de sortir, ça fait vers 2002-2003.

Les pièces ne valent plus rien, pécuniairement parlant. J'ai essayé récemment de vendre sur ebay un DD 40 Go et de la SDRAM, ça datait à peu près de cette période, rien, que dalle, même à 1 € ça ne part pas.

Tu as deux pistes :
- ça peut être l'occasion de t'exercer à démonter/remonter un ordinateur et à identifier les différentes parties. Si c'est pour bricoler ou remonter un ordinateur "dinosaure", pourquoi pas. Mais c'est tellement vieux qu'on est dans ce cas plus dans le hobby que dans l'utilisation rationnelle, à mon humble avis. Même l'alimentation, qui est une des parties les plus durables, je ne la garderai pas. Les grandes marques comme Dell utilisent des alims chinoises noname, c'est de mauvaise qualité et ça peut induire des pannes sur d'autres pièces de l'ordi (va savoir si ton problème de carte mère ou de processeur n'a pas été généré par l'alimentation ?).
- récupérer des pièces qui peuvent servir à autre chose (mais on s'encombre vite de trucs inutiles).

Donc, à mon humble avis, bricolage de type hobby/initiation au démontage/remontage d'ordinateur ou encore récupération de pièces. Sinon, déchetterie. Sinon, le donner ou le mettre à 5 € sur le bon coin.

Pour ce qui est d'identifier les pièces, le schéma dans cette page va t'aider : http://www.commentcamarche.net/contents/37-assembler-un-pc
Le support de processeur, tu ne le vois pas parce que le processeur est sous le gros radiateur en alu. Tu n'as pas de connecteur AGP, seulement des PCI. Sinon, la plupart des autres composants et connections sont visibles donc facilement identifiables en se référant à ce schéma.

Franchement, je trouve qu'il est intéressant de savoir assembler un ordinateur. On assemble les pièces compatibles, on allume, bim, l'écran qui s'allume. Après on installe un OS, depuis une clé USB ou CD-rom ou un DVD-rom. Ca permet de démystifier ce qu'est un ordinateur, à quoi servent les différentes pièces.
Franchement, c'est difficile à faire tout seul la première fois, même s'il doit y avoir des vidéos sur le net, et des explications comme celle que j'ai mis en lien. Idéalement, il faut assembler son premier ordi avec un copain qui sait faire.

Pour autant, attention, les vieux ordinateurs sont rarement pertinents, en terme de rapport qualité/prix, ou de temps passé/prix. Une unité centrale neuve d'entrée de gamme, ça vaut dans les 200 €, voire moins. Si on regarde sur leboncoin les ordis d'occasion vendus pour 200 €, ils vont presque toujours être anciens et environ 2 à 4 fois moins puissant qu'un ordi neuf de même prix. A 100 € sur le bon coin, c'est plutôt 10 fois moins puissants qu'un neuf à 200 € : c'est souvent un ordi datant de 8 ou 10 ans, que le vendeur espère fourguer à un pigeon. Franchement, quand on nous propose de récupérer un vieil ordi, même gratuitement : moins de 6 ans, ok. Au-delà, c'est trop vieux. Les nappes IDE, les ports PCI ou AGPx8, les pentium II, etc... Faut pas s'embêter avec de tels vieilleries. A mon sens, il faut du SATA pour les connections de disques, et du PCI-express pour la carte graphique. S'il n'y a pas ces connexions-là, c'est que c'est trop vieux (je sais que je vais choquer quelques amis des vieilles bécanes).
Il y a suffisamment d'ordis plus récents pour ne pas s'embêter avec les tromblons. Là c'est pareil : ton ordi de plus de 10 ans, don ou déchetterie. Même pour s'initier à l'informatique, je dirais : récupère plutôt un ordi entre 3 et 6 ans. Et ensuite, comme pour toute mécanique, le meilleur apprentissage c'est : démontage/remontage, reformatage et installation d'un OS, et ça doit fonctionner à nouveau.

Donc, c'est un hobby fort sympathique pour comprendre comment sont constitués ces machines qui prennent de plus en plus de place dans nos vies... C'est intéressant du point de vue "apprendre à faire soi-même". Mais attention à la capacité qu'il y a à y passer plein de temps et à dépenser trop d'argent sur des machins obsolètes. Exemple en termes de temps passé : en tant qu'amateur, il n'y a aucune autre activité où l'on a autant de mal à savoir combien de temps on va passer sur une intervention. Celui qui s'assoit devant un ordi à réparer ou à upgrader, il ne sait pas s'il va y passer 1 heure, 1/2 journée, ou 2 jours. Bon, le pro est censé le savoir, mais pour l'amateur, c'est impressionnant à quel point on peut y passer du temps. On finit toujours par trouver la solution, avec suffisamment d'obstination, mais parfois, ce qui aurait dû prendre 1 heure prend 2 jours.

par **Cyrus_Smith** Mar 31 Mai 2016 - 12:36

Ash a écrit:Sinon, c'est probablement un optiplex, tu peux récupérer l'alimentation,

Attention, souvent sur les Dell le brochage de l'alimentation n'est pas standard. Ne pas l'utiliser sur un autre ordinateur sans vérifier!

par **Semper** Mar 31 Mai 2016 - 19:10

Salut,
une fer a souder avec un simple briquet.

par **Ash** Mar 31 Mai 2016 - 19:31

Cyrus, c'est pas faux mais il me semble que c'est de l'atx banal sur cette série...

Pour autant, attention, les vieux ordinateurs sont rarement pertinents, en terme de rapport qualité/prix, ou de temps passé/prix. Une unité centrale neuve d'entrée de gamme, ça vaut dans les 200 €, voire moins. Si on regarde sur leboncoin les ordis d'occasion vendus pour 200 €, ils vont presque toujours être anciens et environ 2 à 4 fois moins puissant qu'un ordi neuf de même prix.

Amha, le meilleur rapport qualité-prix, c'est de l'ordinateur pro d'occaze reconditionné, tarifs corrects et composants de qualité vers 150-200€, sinon tafdak avec toi Barna pour dire que les pentium III, c'est bon pour la ferraille -en aparté, je m'en sers pour faire du retrogaming, c'est fou le prix d'une vieille voodoo 3dfx.

par **tarsonis** Jeu 4 Aoû 2016 - 21:49

Salut à tous !

Juste pour signaler un type de platine dont je ne savais qu'elle était encore disponible... clind'oeil

Depuis le précédent montage DIY à transistor, j'étais à la recherche d'un routage simple des pistes, permettant aussi bien la réparation que la modification à la volée, qui sont des impondérables du DIY et du cahier des charges "post apo" du projet.

En effet, le circuit de base sur platine est vite devenu un enfer à cause de la proximité des pastilles et la difficulté à les retravailler (perçage, soudure, etc.) :

Electronique, récupération, réparation, maintenance, fabrication de compos - Page 11 Perfbo10

Electronique, récupération, réparation, maintenance, fabrication de compos - Page 11 Perfbo10

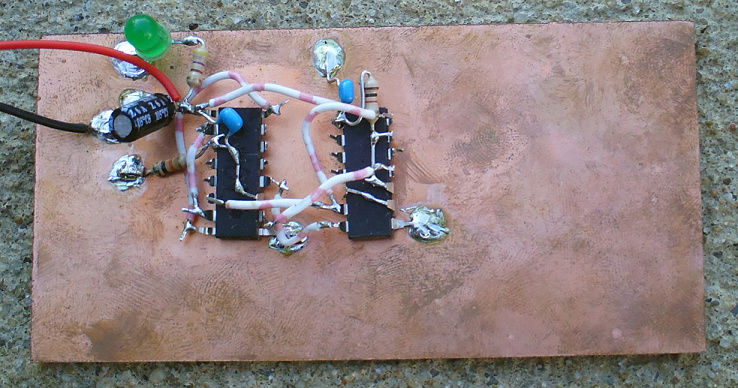

Du coup j'ai cherché mile et un moyens pour approcher ces circuits, entre ceux à la "Dead Bug" :

Electronique, récupération, réparation, maintenance, fabrication de compos - Page 11 Prng_m10

Electronique, récupération, réparation, maintenance, fabrication de compos - Page 11 Prng_m10

http://forums.qrz.com/index.php?threads/why-is-manhattan-construction-so-named.482341/

Modifiables rapidement, mais fragiles et vite brouillons.

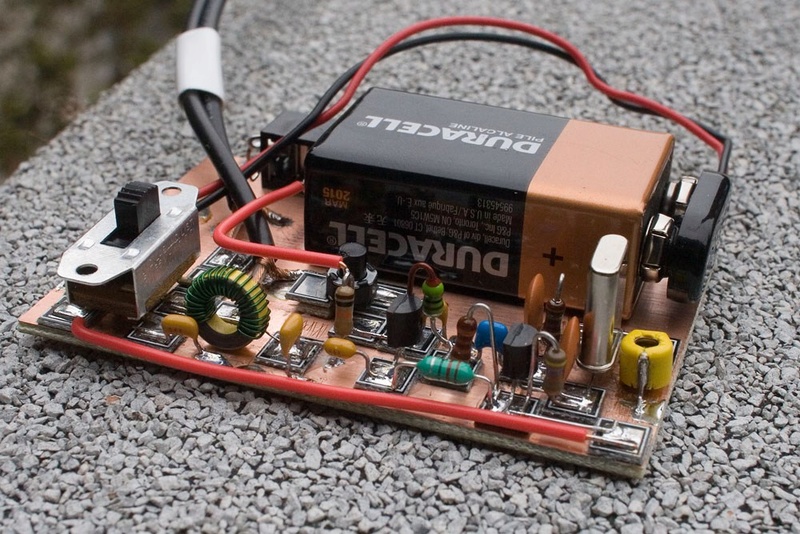

Ceux à la "Manhattan" :
Electronique, récupération, réparation, maintenance, fabrication de compos - Page 11 Origin10

Electronique, récupération, réparation, maintenance, fabrication de compos - Page 11 Origin10

https://aa7ee.wordpress.com/tag/manhattan-construction/

Mais la tenue de la colle (surtout après soudure des composants) n'est pas folichonne. Donc pour un montage Geiger "tout terrain"...

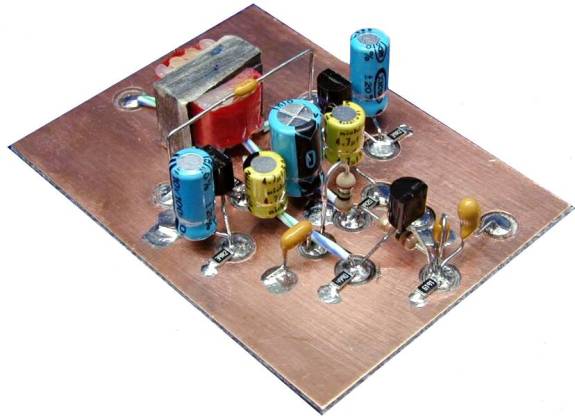

Et enfin ceux à la "Island Construction" :
Electronique, récupération, réparation, maintenance, fabrication de compos - Page 11 Island10

Electronique, récupération, réparation, maintenance, fabrication de compos - Page 11 Island10

http://music-electronics-forum.com/t41081/

Mais qui nécessite une dremel ou de fabriquer sa propre fraise....et d'être très précis sous peine de foirer un bon bout du circuit. Les modifications sont également limitées.

En passant à tout hasard dans mon magasin favori, j'ai remarqué des plaques pile dans ces compromis : la 810-5 de chez WR Rademacher.

Electronique, récupération, réparation, maintenance, fabrication de compos - Page 11 Captur21

Electronique, récupération, réparation, maintenance, fabrication de compos - Page 11 Captur21

http://www.conrad.com/ce/fr/product/521152/Platine-WR-Rademacher-WR-Typ-810-5-C-810-5-Baklite-L-x-l-160-mm-x-100-mm-35-m-Pas-508-mm-1-pcs
La différence notable : le pas est de 5,1mm, donc deux fois plus que les plaques usuelles 2,54mm. Le montage est beaucoup plus aéré.
Chaque pastille ayant un bon diamètre, on peut relier plusieurs composants dessus par îlots de contact.
Cela simplifie le circuit et évite les pâtés de soudure.

Amha, c'est une très bonne base pour les débutants, et relativement bon marché : 4E les 16 x 10 cm (environ 580 pastilles). clind'oeil

par **Rammstein** Jeu 4 Aoû 2016 - 22:29

Cela s'appelle une Lochrasterplatine, pour ceux qui seraient tentés de faire leurs achats en Allemagne. Dans un genre similaire, la heu... Steckbrett / Breadboard offre une série de fiches déjà pré-connectées. Pour créer des circuits électroniques, il suffit de brancher les composants électroniques entre les tronçons de circuits existants. Cela paraît compliqué mais en fait le principe est très simple, et surtout parfaitement adapté au débutant. Aucune soudure n'est en effet nécessaire, et l'on peut créer ainsi une grande variété de montages électroniques. Le bidule a quelques limitations qu'il vaut mieux toutefois connaître au préalable.

Electronique, récupération, réparation, maintenance, fabrication de compos - Page 11 Steckbrett

Electronique, récupération, réparation, maintenance, fabrication de compos - Page 11 Steckbrett

Rammstein

par **Wanamingo** Ven 5 Aoû 2016 - 20:23

J'en ai une petite avec mon kit débutant Arduino.C'est vrai que c'est simple. Quelles limitations ?

par **Ash** Ven 5 Aoû 2016 - 22:01

Il y a de mémoire sur ces plaques à essai ou plaques d'essai deux limitations, tension et intensité, tension, j'ai souvenir d'avoir fait du 50v avec (+24 -24), je ne pense pas qu'il faille aller bien plus et coté intensité, pas de soucis avec l'électronique logique, les petits ampli-ops, mais je n'essaierai pas de faire passer du 1A dedans...

Ah et seul soucis remarqué, quand on a des plaques un peu usées, il peut y avoir des faux contacts, source de cassage de tête parfois pour trouver LE contact qui foire.

Sinon, merci Tarso pour les démos Smile

par Contenu sponsorisé

Electronique, récupération, réparation, maintenance, fabrication de compos
